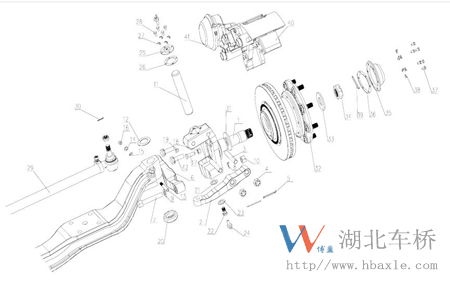

序號

名稱

序號

名稱

1

轉向節總成

22

螺栓

2

左上節臂

23

平墊圈

3

雙頭螺栓

24

彎頸式滑脂嘴

4

六角開槽薄螺母

25

轉向節上蓋

5

開口銷

26

紙墊片

6

轉向節臂

27

彈簧墊圈

7

六角頭螺栓

28

六角頭螺栓

8

彈簧墊圈

29

橫拉桿總成

9

平墊圈

30

開口銷

10

Ⅰ型六角螺母

31

前輪轂油封座圈總成

11

主銷

32

前輪轂盤總成

12

調整墊片

33

減摩擋片

13

楔形鎖銷

34

六角槽型扁螺母

14

平墊圈

35

前輪轂蓋

15

彈簧墊圈

36

紙墊片

16

Ⅰ型六角螺母

37

六角頭螺栓

17

轉向限位螺釘

38

彈簧墊圈

18

Ⅰ型六角螺母

39

開口銷

19

螺塞（尼龍）

40

制動器總成

20

止推軸承總成

41

制動氣室

21

油封總成

42

六角頭螺栓

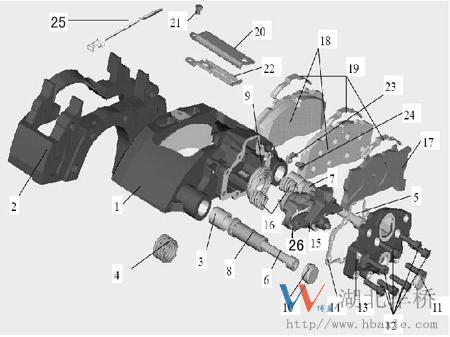

序號

名稱

序號

名稱

1

制動鉗

14

密封墊

2

支架

15

壓力臂總成

3

襯套

16

回位彈簧

4

導套防塵罩

17

推動板

5

內六角螺栓（短）

18

摩擦片

6

內六角螺栓（長）

19

壓簧

7

短導套

20

壓板

8

長導套

21

六角頭螺栓

9

螺桿防塵罩

22

支撐架

10

蓋帽

23

報警線座

11

堵蓋

24

六角頭螺栓

12

內六角螺栓(全螺紋)

25

報警線總成

13

上蓋

26

轉軸組件

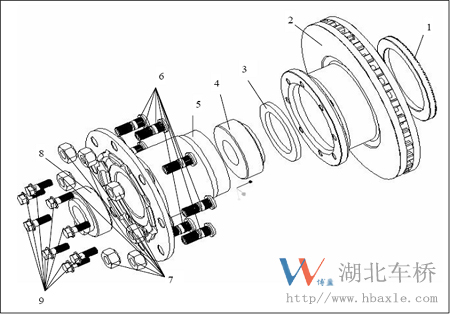

序號

名稱

序號

名稱

1

ABS齒圈

6

車輪螺栓

2

制動盤

7

車輪螺母

3

油封

8

外軸承

4

內軸承

9

法蘭面螺栓

5

輪轂

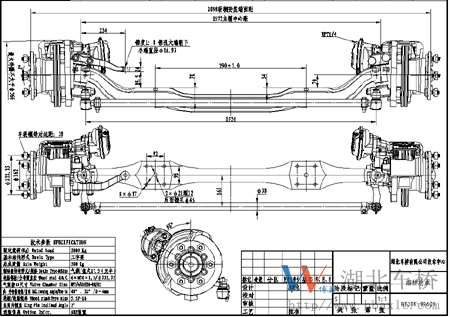

    內容

技術參數

型號

HT30K-096S1

滿載軸荷

3000kg

總成質量

300Kg

鋼板彈簧中心距

790mm

鋼板托中心孔孔徑

φ21×12

主銷內傾傾角

7°

車輪外傾角

1°

前軸結構

工字梁，落差70mm +34 mm

制動盤的直徑和厚度

Φ320×34

輪胎螺栓直徑(長度)及分度圓

6×M20×1.5×30/Ф222.25

輪輞規格

5.5F-16

內/外輪轉角

40°/32°

輪距

1860mm

前束

0-4mm

制

動

器

制動器形式：

氣壓盤式制動器

制動器尺寸：

17.5″

制動氣室規格

16″膜片制動氣室

制動間隙

0.5～1.2mm
